Montageanleitung
Die Liftmechanik ist bei richtiger Montage robust und äußerst langlebig. Aber Achtung: Sie ist
bei falscher Montage sehr empfindlich. Ein Aufsetzen des Bildschirms auf den Boden etwa kann zu einem Spindelbruch führen. Deshalb beachten Sie bitte die Warnhinweise und Aufbauanleitung.
> Der Bildschirm darf niemals beim Herunterfahren aufsetzen oder von einem Kabel oder einem anderem Hindernis blockiert werden!
> Hängen Sie den Bildschirm direkt unter den Deckel
> Achten Sie darauf, dass die Kabel lang genug sind für die tiefste und höchste Stellung des Liftsystems.
> Verlegen Sie die inneren Kabel so, dass sie nicht die Auf- und Abwärtsbewegung des Liftsystems bremsen oder blockieren können.

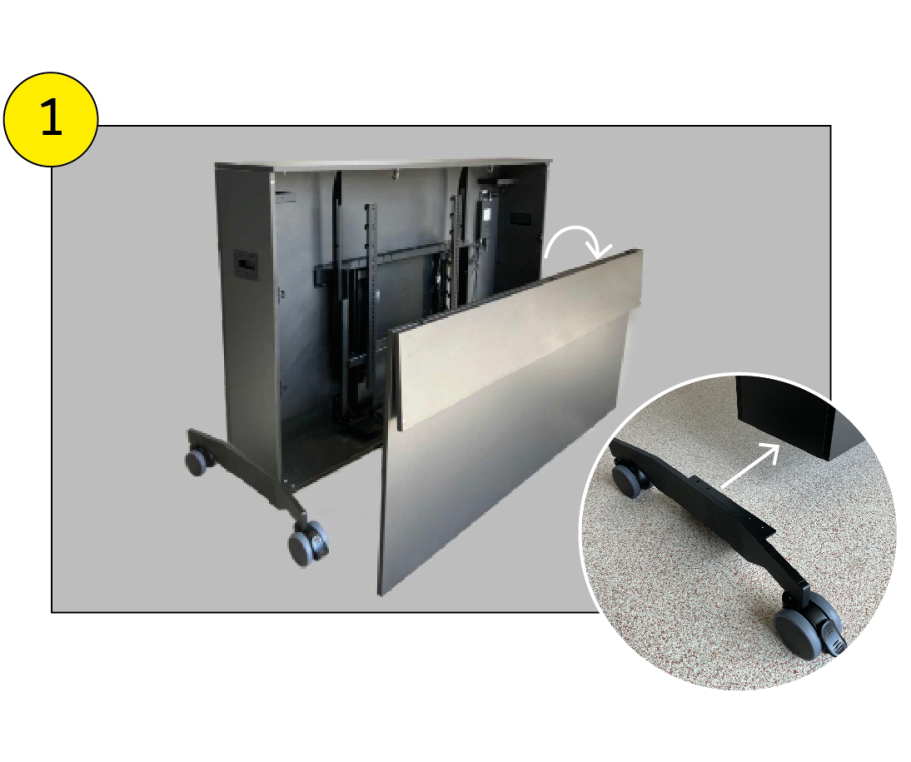

Rollenhalter montieren und
Frontplatte ausheben
Zur Transportsicherung sind die Rollenhalter separat beigelegt. Sie werden von unten angeschraubt. Die Schrauben liegen bei und die Gewindehülsen sind vormontiert. Die Frontseite des Möbels ist an speziellen Haken eingehägt, also nicht verschraubt. Sie kann nach oben ausgehoben werden.

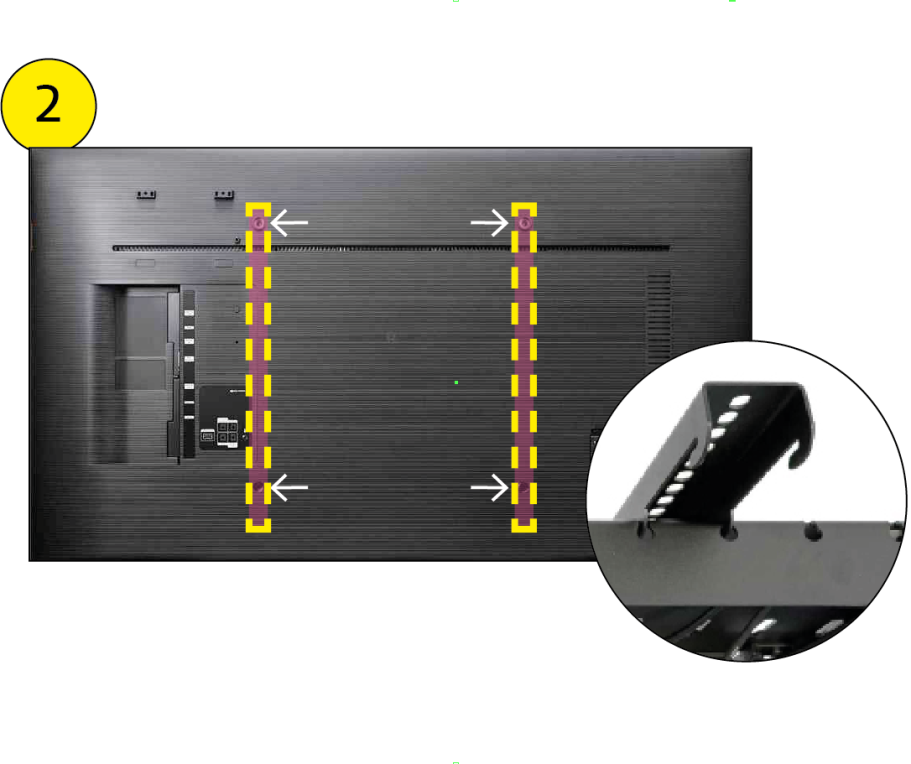

Stripes an Bildschirm montieren
Hinten am Bildschirm sind Schraubgewinde nach VESA-Standard eingelassen. Montieren Sie die Stripes so, dass später der Bildschirm knapp unter dem Deckel positioniert ist. Sie werden an die Montageplatte einfach eingehakt. Die Stripes können mit je einer Schraube am Liftystem gesichert werden.

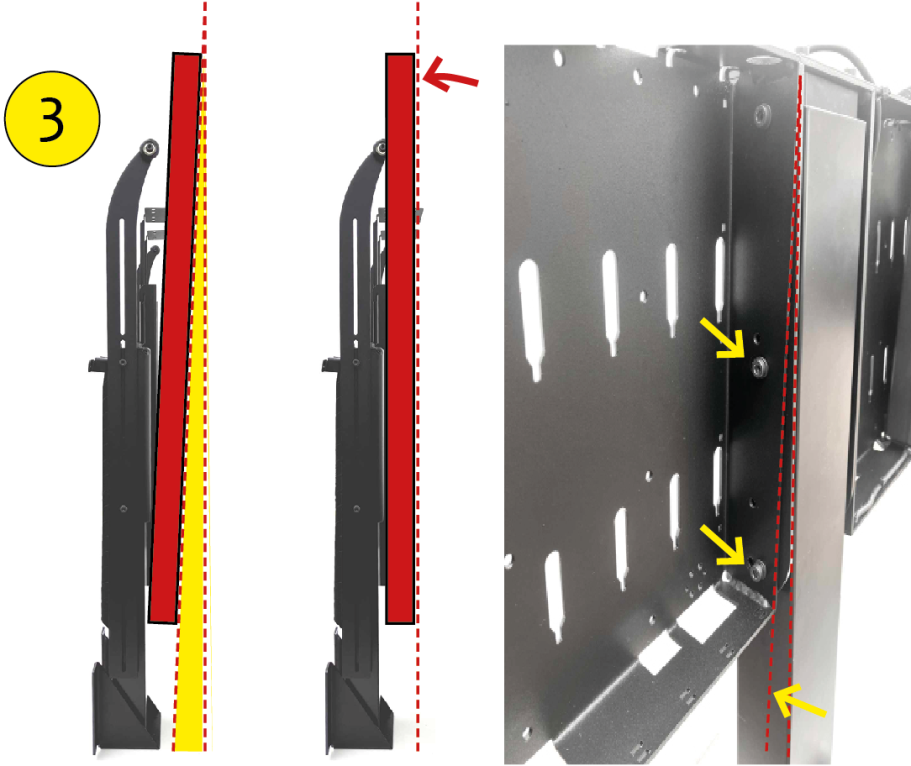

Bildschirmneigung korrigieren
Ein schwerer Bildschirm kann sich evtl. nach vorne neigen. Der Kippwinkel lässt sich ausgleichen, indem der Montagekasten, an dem der Bildschirm aufgehängt ist, justiert wird.

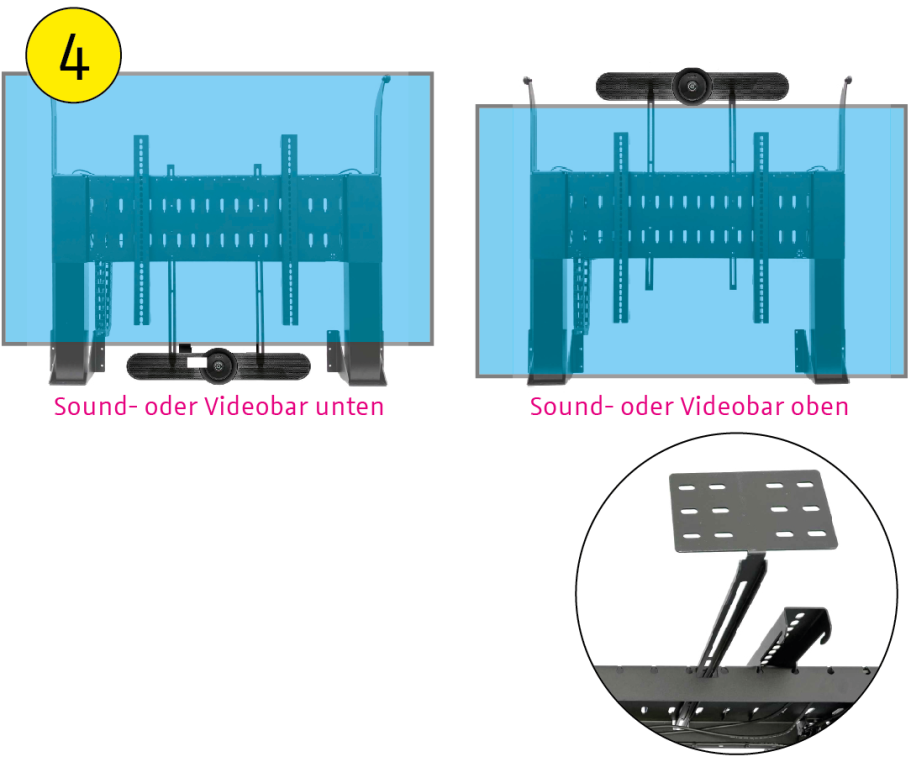

Höhenverstellbare Soundbarhalter
Es kann eine Sound- oder Videobar unter/über dem Bildschirm montiert werden. Die beiden Soundbarhalter (optional) können in ihrer Position je nach Soundbarhöhe exakt positioniert werden. Auch als Halter für eine Videokamera geeignet.

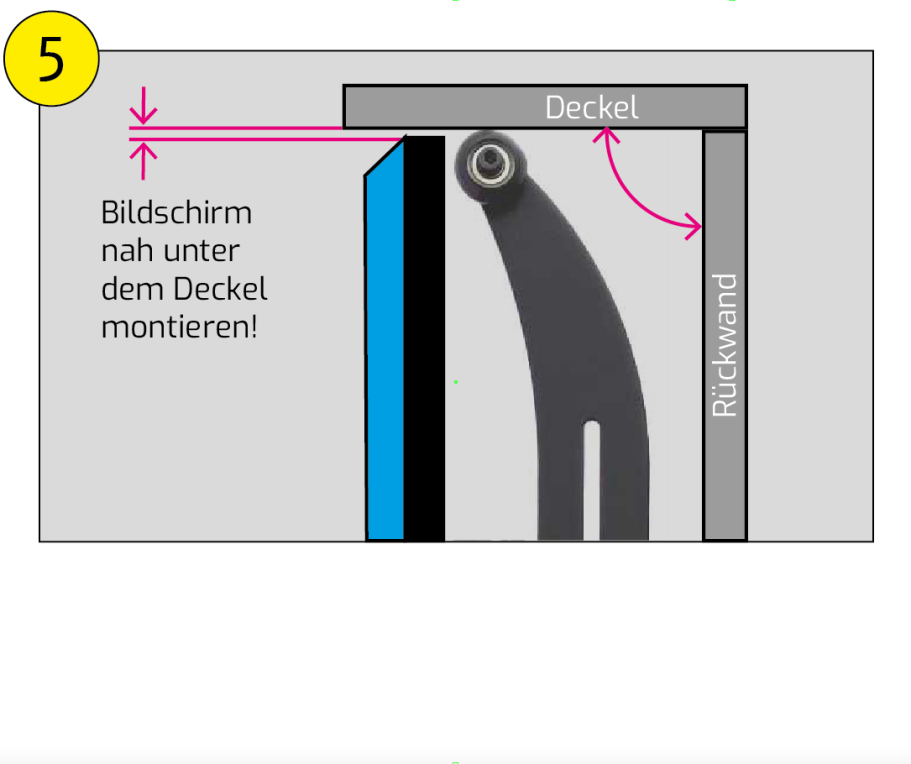

Deckelabweiser und Bildschirm
Die vormontierten Deckelabweiser müssen direkt unter dem Deckel positioniert sein. Der Bildschirm sollte knapp darunter angebracht werden. Es kommt dabei auf die Richtige Position der Stripes an! Messen Sie bei der Montage genau den Abstand zur Möbeloberkante.

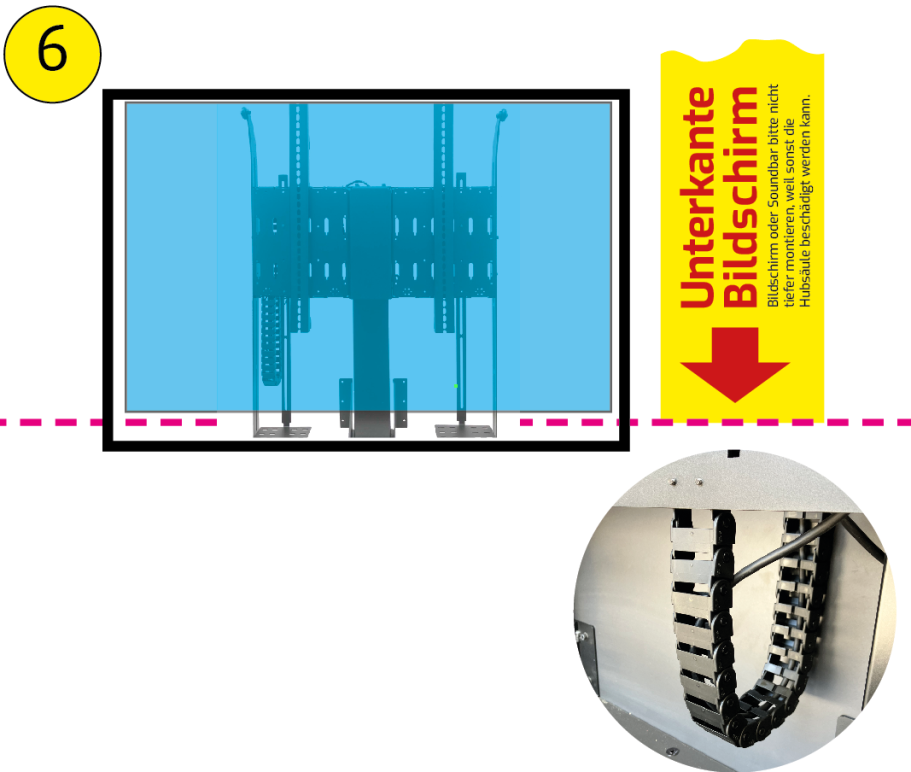

Bildschirm platzieren und verkabeln
Auf keinen Fall darf der Bildschirm beim Herunterfahren den Boden
berühren – Spindelbruch-Gefahr!
Achten Sie auf den gelben Streifen. Verlegen Sie die Kabel vom Bildschirm sorgfälting in die vormontierte Kabelkette, damit sich später nichts verheddert.
